Воздушный клапан универсальный серии "КВУ" компании «РОСИМПЕЛ» предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования — как в режимах плавного регулирования, так и в режиме «открыто/закрыто», без жёстких требований по утечкам в закрытом состоянии. Клапан применяется в системах с рабочим давлением до 1500 Па и подходит для объектов разного назначения: жилых, общественных, административных и промышленных зданий. Его использование позволяет гибко настраивать воздухообмен, поддерживать требуемые параметры микроклимата и оптимизировать энергопотребление системы.

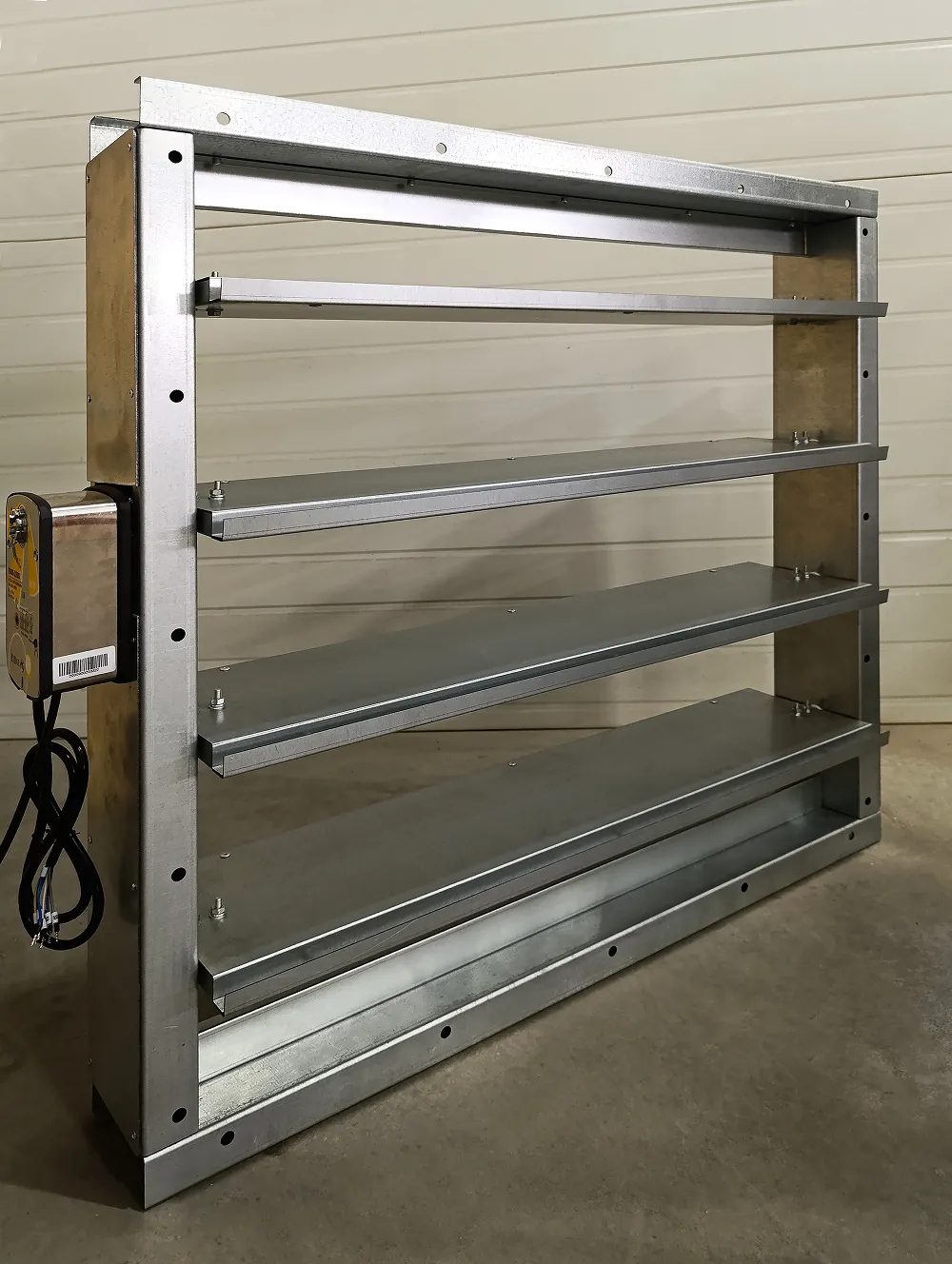

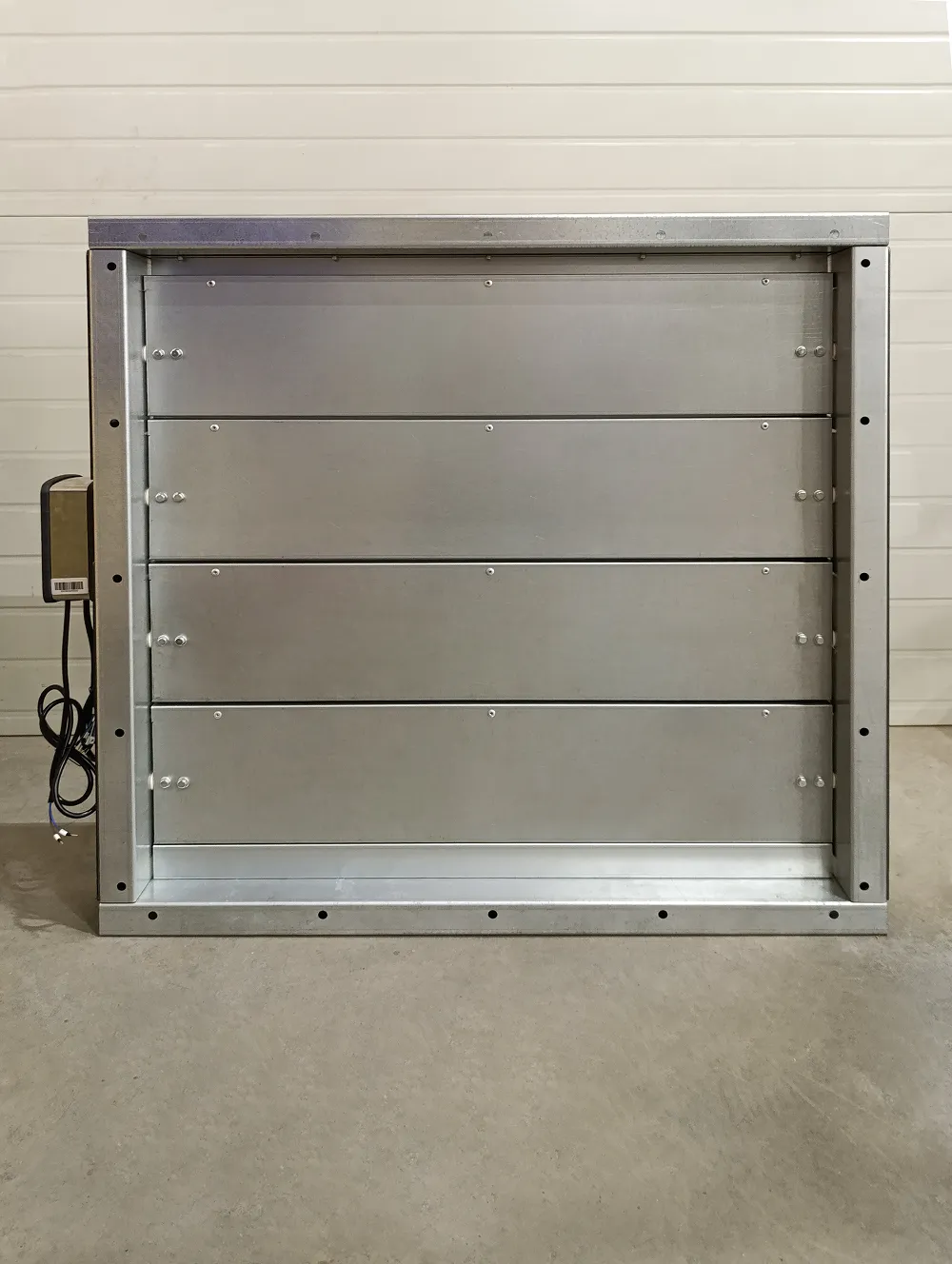

Конструкция клапана представляет собой прямоугольный корпус с поворотными лопатками из оцинкованной стали. В местах примыкания створчатых лопаток друг к другу выполнено уплотнение в виде замкового соединения — это повышает герметичность перекрытия воздушного потока и снижает паразитные утечки. Оцинкованное покрытие защищает металл от коррозии, продлевая срок службы изделия в условиях повышенной влажности или агрессивных сред.
Регулирование или полное перекрытие воздушных потоков осуществляется за счёт параллельного раскрытия створчатых лопаток. Они поворачиваются на требуемый угол через систему скрытой кинематики рычагов и тяг под управлением исполнительного механизма, укреплённого на корпусе клапана. Ось механизма регулирования может быть расположена на любой из лопаток и с любой стороны блока, а пространственная ориентация самого клапана КВУ — произвольная. Это обеспечивает удобство монтажа в сложных вентиляционных трассах и позволяет адаптировать клапан к разным схемам воздуховодов.
В таблице представлены стандартные размеры воздушных клапанов.
Ширина и высота клапана указывается по световому проему клапана.
Площадь проходного сечения клапана АхB, м2.
Размер А может быть выполнен с шагом 50 мм.
Возможно изготовление по индивидуальным заказам любой сложности. Для консультации и заказа воспользуйтесь формой обратной связи или контактами, расположенными внизу страницы.
|
РАЗМЕРЫ, мм
|
Размер А, мм (ширина) |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Размер В, мм (высота) |
300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | ||
| 310 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,31 | 0,34 | 0,37 | ||
| 450 | 0,1 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,45 | 0,49 | 0,54 | ||
| 590 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,59 | 0,64 | 0,71 | ||
| 730 | 0,2 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,7 | 0,73 | 0,8 | 0,87 | ||
| 870 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,87 | 0,95 | 1,04 | ||
| 1010 | 0,3 | 0,4 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | ||
В воздушных универсальных клапанах серии "КВУ" используются привода двух видов:
Усилия применяемых приводов:
Остальные пояснения на обозначении.
