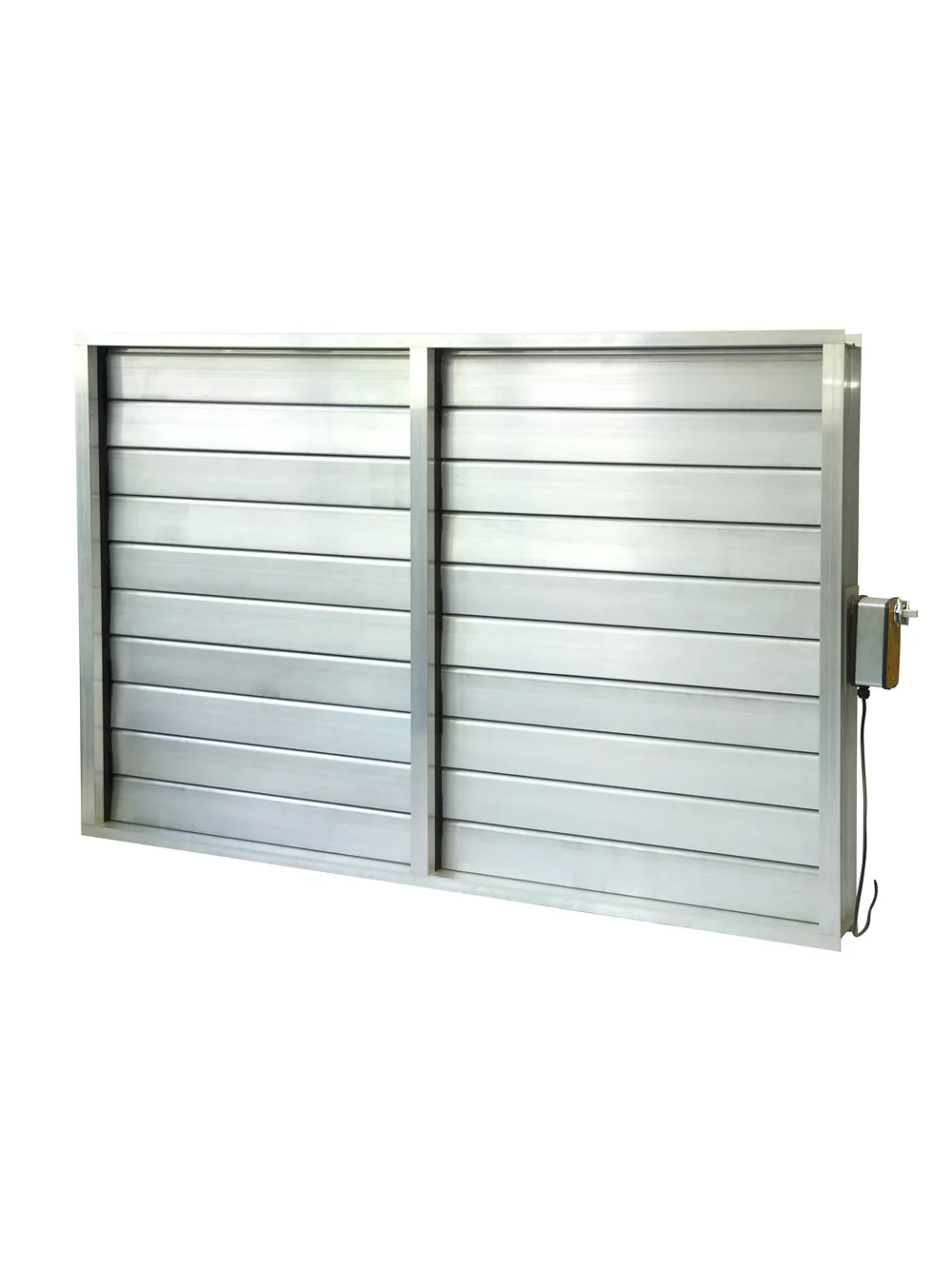

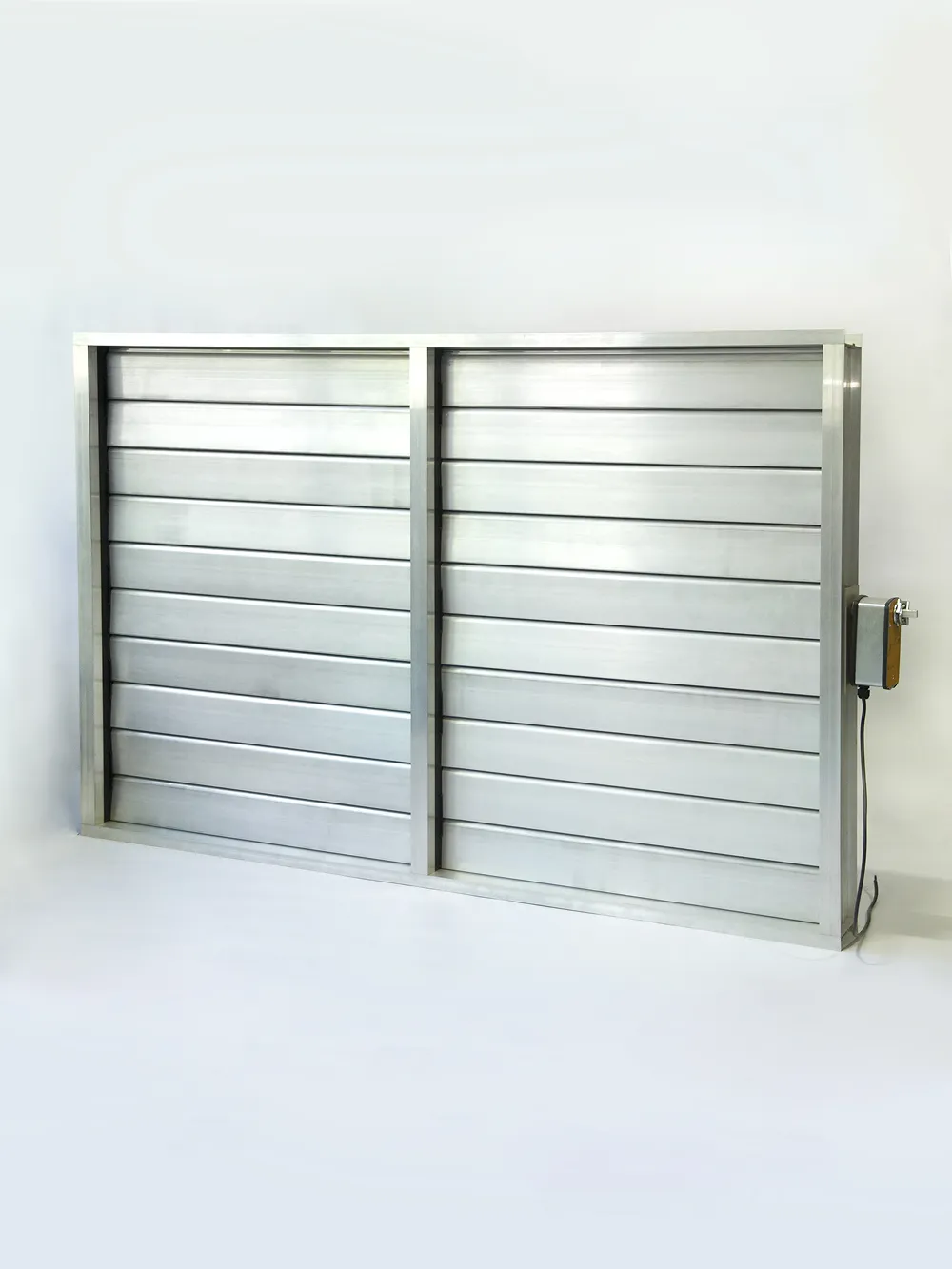

Воздушный клапан алюминиевый серии "КВА" от компании «РОСИМПЕЛ» предназначен для использования в системах вентиляции и кондиционирования воздуха. Он применяется для регулирования потока воздуха, подающегося по воздушным каналам, или их полного перекрытия. Максимально допустимый перепад давления на закрытом клапане — не более 1500 Па. Конструкция клапана обеспечивает герметичность перекрытия и точное управление воздухообменом, а алюминиевый корпус гарантирует устойчивость к коррозии и длительный срок службы даже в условиях повышенной влажности.
Данный тип клапана находит применение на объектах практически любого профиля, где имеется вентиляция (приточная, вытяжная, общеобменная): в жилых домах, общественных и офисно‑административных зданиях, производственных цехах, складских комплексах, объектах культурного назначения, торговых центрах, спортивных сооружениях и т. д. Универсальность конструкции позволяет интегрировать клапан в системы разной сложности и масштаба — от небольших офисных помещений до крупных промышленных объектов.
Клапаны могут использоваться в двух режимах: «открыто‑закрыто» для быстрого перекрытия воздушного канала либо для плавного регулирования количества воздуха с точной настройкой пропускной способности. Это даёт возможность адаптировать систему вентиляции под текущие потребности — например, снижать интенсивность воздухообмена в нерабочее время для экономии энергии или оперативно реагировать на изменение микроклимата в помещении.
Ширина и высота клапана указывается по световому проему клапана. Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера А на 10 мм.
Площадь проходного сечения клапана АхB, м2.
Возможно изготовление по индивидуальным заказам клапанов других сечений и любой сложности, при этом высота клапана должна быть кратной 100 мм+10 мм, а ширина клапана может быть любой.
Для консультации и заказа клапана воспользуйтесь формой обратной связи или контактами, расположенными внизу страницы.
|
РАЗМЕРЫ, мм
|
Размер А, мм (ширина) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Размер В, мм (высота) |
|||||||||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |||
| 200 | 0,04 | 0,06 | 0,08 | 0,1 | 0,12 | 0,14 | 0,16 | 0,18 | 0,2 | 0,22 | 0,24 | ||
| 300 | 0,06 | 0,09 | 0,12 | 0,15 | 0,18 | 0,21 | 0,24 | 0,27 | 0,3 | 0,33 | 0,36 | ||
| 400 | 0,08 | 0,12 | 0,16 | 0,2 | 0,24 | 0,28 | 0,32 | 0,36 | 0,4 | 0,44 | 0,48 | ||
| 500 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,55 | 0,6 | ||
| 600 | 0,12 | 0,18 | 0,24 | 0,3 | 0,36 | 0,42 | 0,48 | 0,54 | 0,6 | 0,66 | 0,72 | ||
| 700 | 0,14 | 0,21 | 0,28 | 0,35 | 0,42 | 0,49 | 0,56 | 0,63 | 0,7 | 0,77 | 0,84 | ||
| 800 | 0,16 | 0,24 | 0,32 | 0,4 | 0,48 | 0,56 | 0,64 | 0,72 | 0,8 | 0,88 | 0,96 | ||
| 900 | 0,18 | 0,27 | 0,36 | 0,45 | 0,54 | 0,63 | 0,72 | 0,81 | 0,9 | 0,99 | 1,08 | ||
| 1000 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | ||
| 1100 | 0,22 | 0,33 | 0,44 | 0,55 | 0,66 | 0,77 | 0,88 | 0,99 | 1,1 | 2,21 | 1,32 | ||
| 1200 | 0,24 | 0,36 | 0,48 | 0,6 | 0,72 | 0,84 | 0,96 | 1,08 | 1,2 | 1,32 | 1,44 | ||
Обозначения на чертеже:

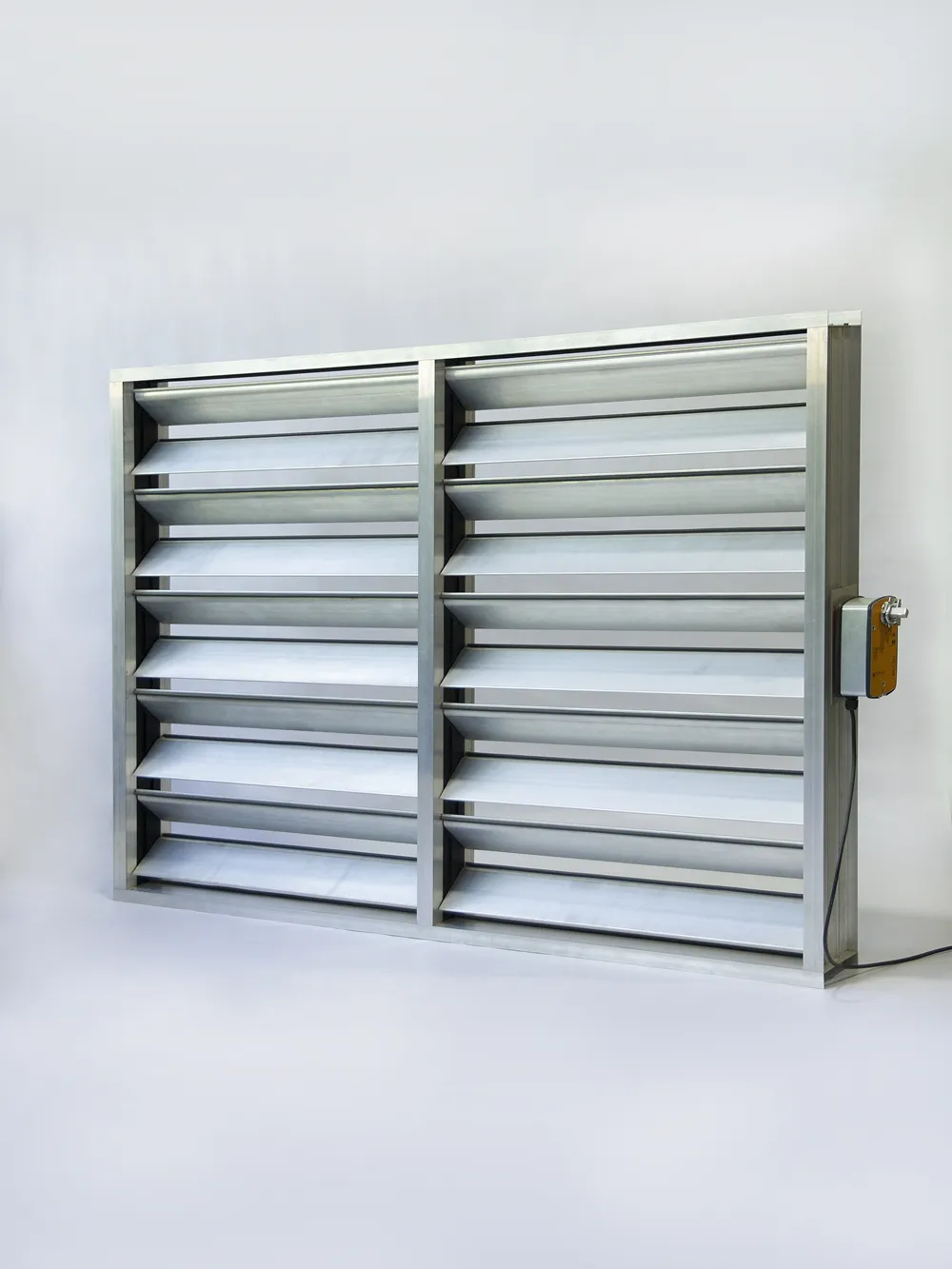

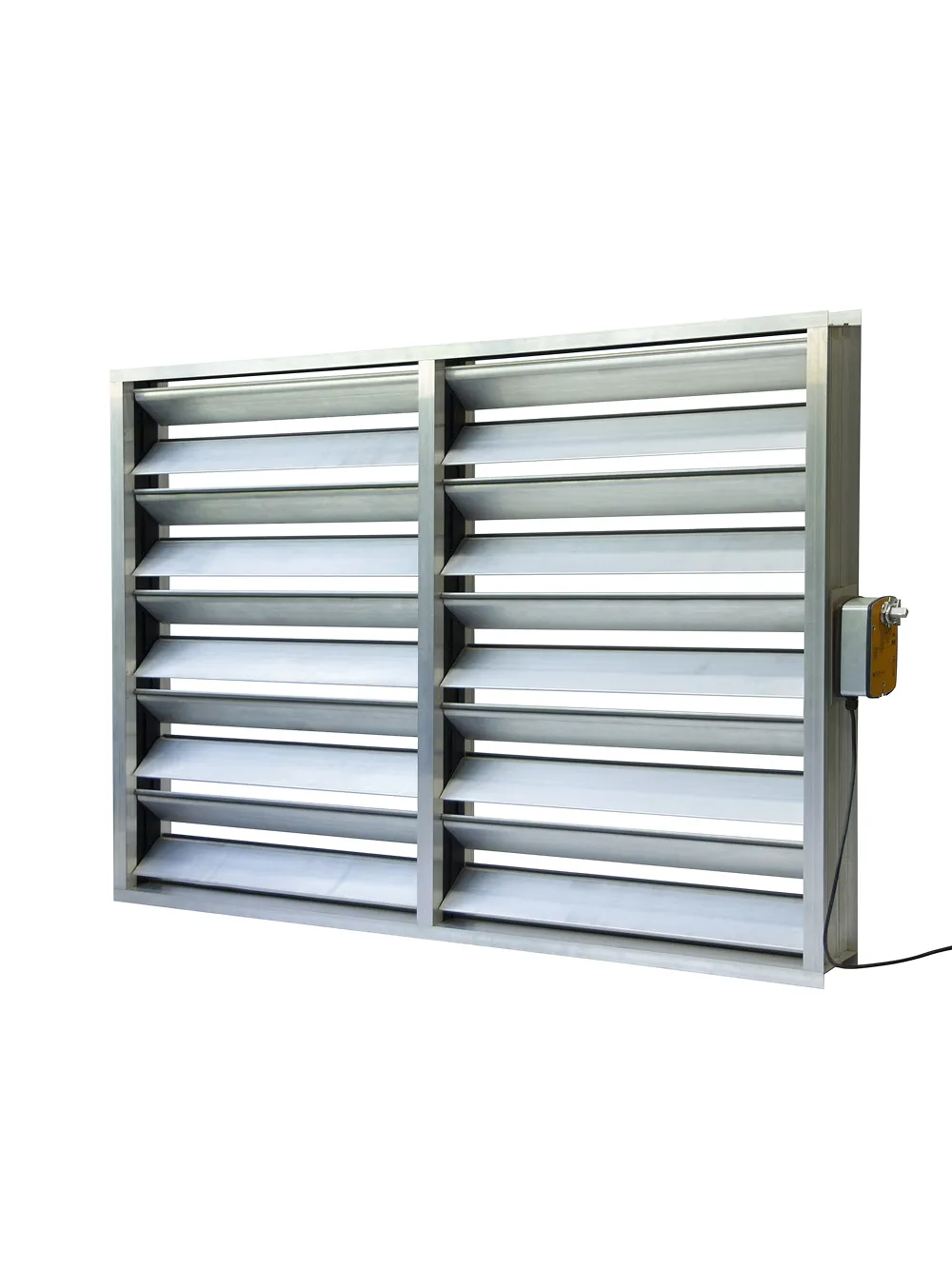

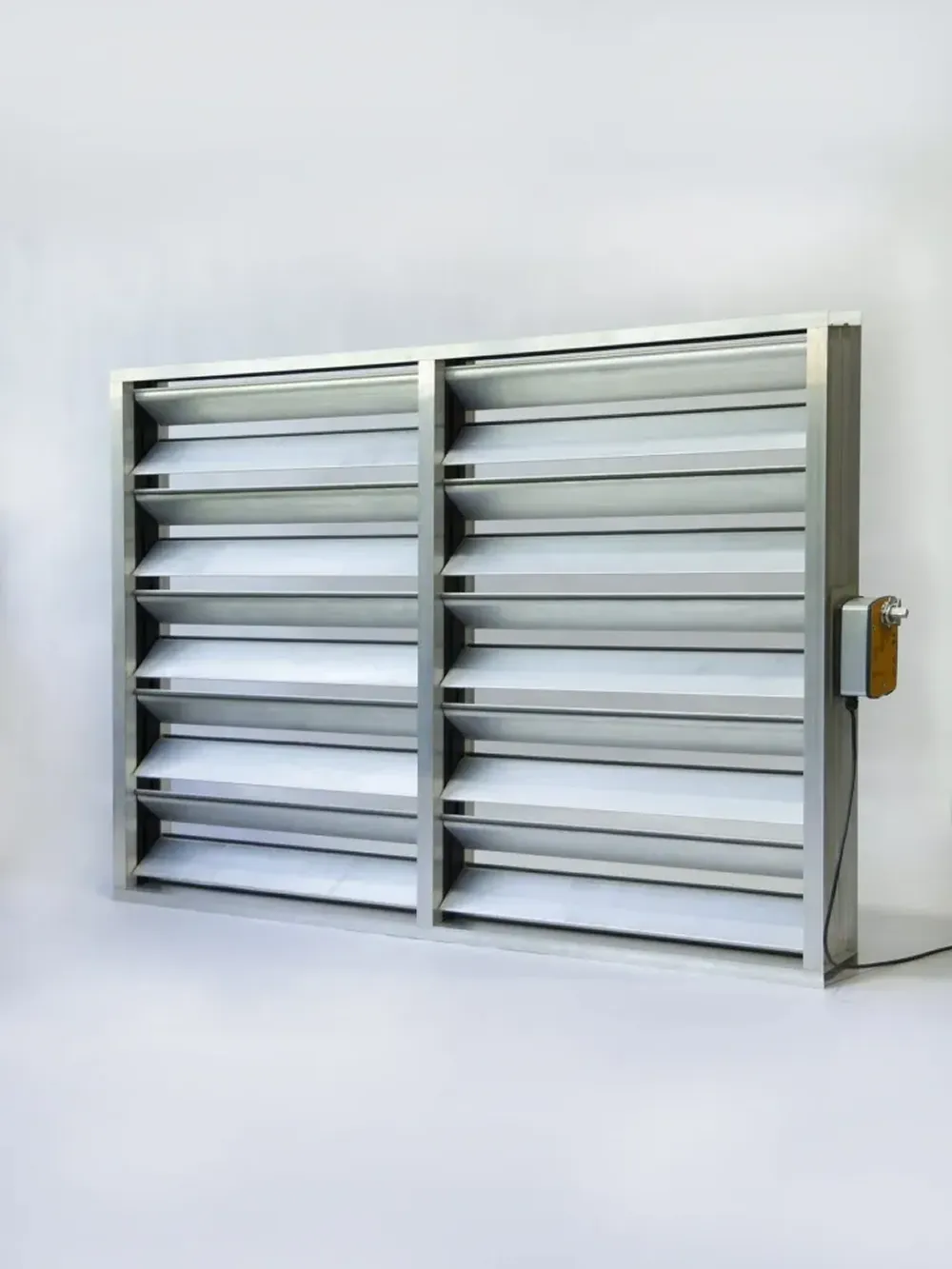

Конструкция клапана представляет собой корпус прямоугольного сечения и поворотных лопаток. Все элементы выполнены из алюминиевого профиля.
При ширине более 1200 мм устанавливается дополнительная жесткость.
Особенностью воздушного клапана «РОСИМПЕЛ» является установка скрытых приводных шестеренок. Благодаря такому решению грязь и пыль, находящаяся в воздушном потоке, не оседает на приводных элементах, тем самым обеспечивается минимальное техническое обслуживание данного оборудования.
При полном закрытии клапана обеспечивается максимальная герметичность за счет установки уплотнителя на лопатках и пазах корпуса.
Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
Высокая вариативность в выборе исполнительных механизмов клапана дает возможность широкого выбора в плавности и точности регулирования расхода воздуха. В стандартном исполнении клапан комплектуется площадкой под привод.
Устанавливаются следующие типы приводов для КВА:
Клапан высотой более 1800 мм комплектуется двумя приводами.
Усилия применяемых приводов:
При описанной выше конструкции клапана допустимы следующие условия эксплуатации:
